    AVS物联网智能汽车衡称重系统


    AVS物联网智能汽车衡称重系统

    一.产品概述:
    基于物联网概念,辽阳宏源衡器结合用户自主研发了AVS汽车衡智能称重管理系统。该系统采用了射频识别技术(IC/RFID卡)完成了车辆的身份认证;刷卡自动称重,车辆载重、车辆皮重历史数据分析,实现了对物资称重环节有效监督和控制,起到了预防作弊、提高称重信息可信度和准确度的作用。是集自动语音指挥系统、称重图像即时抓拍系统、红绿灯控制系统、防作弊系统、道闸控制系统、远程监管系统于一身的智能称重管理系统。在称重的整个过程里做到计量数据自动可靠采集、毛皮重自动判别、自动指挥、自动处理、自动控制,最大限度的降低人工操作所带来的弊端和工作强度,提高了系统的信息化、自动化程度。对于管理部门,可以通过系统中的汇总报表了解当前的生产及物流状况;对于财务结算部门,则可以拿到清晰又准确的结算报表;仓管部门则可以了解到自己的收、发货物的情况等。这些报表数据是随时可以查阅的,因此它也增强了企业管理上的一致性,缩短了决策者对生产的响应时间,提高了管理效率,降低了运行成本,大大促进了企业的信息化管理。


    二.系统基本配置
    ①红绿灯:提醒过磅车辆的通行状态。
    ②地感线圈:检测车辆通过状态。
    ③拦杆机:实现一车一杆,控制车辆通行。
    ④RFID读写器:远距离,识别车辆信息;
    ⑤地磅:静态称重地磅;
    ⑥摄像机:实现车头、车尾和车厢内监控及抓拍;
    ⑦大屏幕:显示当前重量信息;
    ⑧电子称重仪表:数字式称重仪表,满足汽车衡静态称重需求;
    ⑨打印机:打印报表、称重单据。
    ⑩硬盘录像机:监控数据实时录像;
    ⑪电气控制柜:自动化控制弱电部分
    ⑫控制计算机:称重数据保存及外部设备的控制。
    ⑬光电开关:车辆定位,防作弊;
    ⑭语音设备:电脑语音提示或磅房喊话。
    注:硬盘录像机、电气控制柜、控制计算机均未在上图示出(该部分设备布置在磅房内),硬盘录像机只在需要录像监控时候采用;电气控制柜、控制计算机为逻辑控制及上位机管理所必须。
    三.AVS车辆智能称重系统划分
    AVS车辆智能称重系统按功能性划分,可分为如下几个子系统:
    l数字式电子汽车衡子系统
    l光电感应检测子系统
    l图像抓拍与视频监控子系统
    lIC卡车辆自动识别子系统
    l红绿灯道闸控制子系统
    l语音子系统
    l上位机称重管理子系统

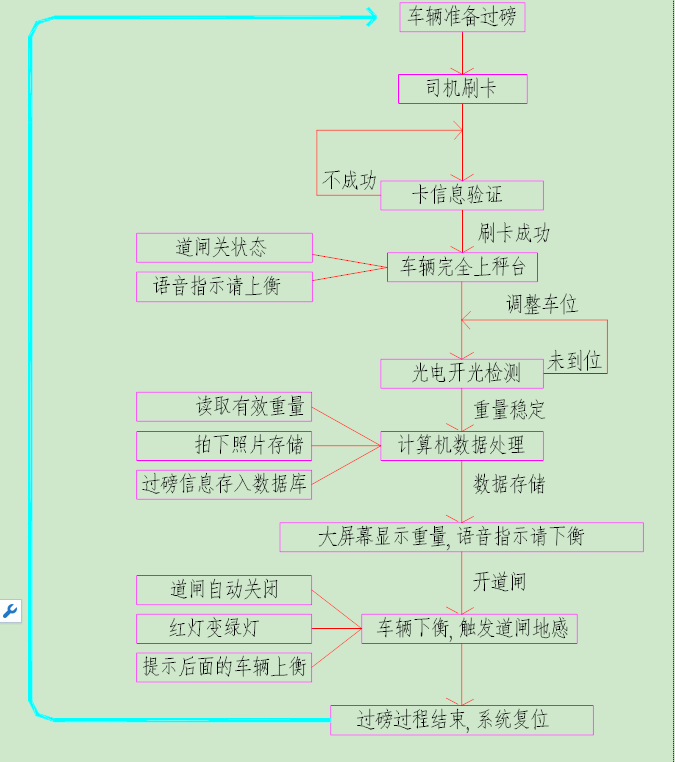

    四.单台AVS车辆智能称重系统工作流程

    1.车辆准备过磅(交通灯绿灯,1、2道闸均为关状态)
    2.车辆经过读卡区域,RFID读卡器自动识别车辆上的ID卡
    3.刷卡成功,进车端道闸栏杆自动抬起,电脑语音指示“请上衡”
    4.车辆上到汽车衡后停下(车辆完全经过进车端道闸下地感后,进车端道闸栏杆自动放下);
    5.车辆完全在两对光电开关范围内,重量稳定,电脑保存数据;
    6.称重记录完毕后, 出车端道闸栏杆自动抬起,司机开车下衡,等秤上重量回零,出车端道闸栏杆动放下;
    7.这是一个称重流程。(另一个方向过磅流程相同)
    注:以上过车方式同时适用于双向过车方式。

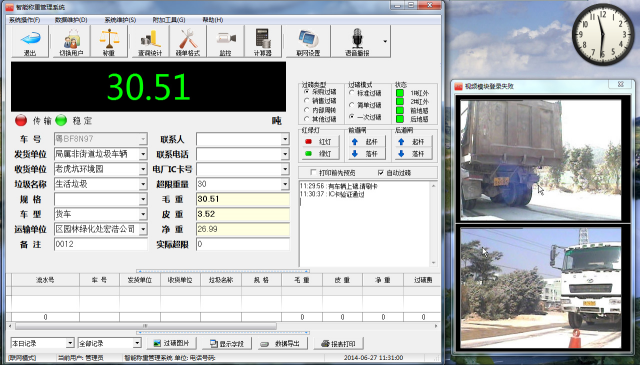

    五. 自动化称重管理系统
    当前配有电子汽车衡的企业,对货物重量的检测和结算时的依据就是我们所信赖的电子汽车衡称重设备所显示出来的重量数值,但是无论是领导者或者管理员很多时候都忽略了电子汽车衡所存在的隐患,比如:每天大量的手工填单使计算工作极易发生错误,车辆在上磅的过程中不规则的上磅方法改变称重数值,不同的车辆调换牌照或同一辆车重复上磅称重,车辆拉运非规定拉运的货物,更严重的还有内外勾结造假票及使用地磅遥控器改变称重数值等等。对于这些隐患很多领导者与管理员并不知道,有时即使知道也不好及时发现和控制,久而久之,无形中就给企业造成了巨大的经济损失。
     我公司针对以上问题从实际出发,研发了无人值守称重管理系统,该系统的最大特点在于“无人值守”, 可以有效的防止各种作弊行为,结合监控和网络系统部门领导可以实时了解监控录像图像和过磅信息。

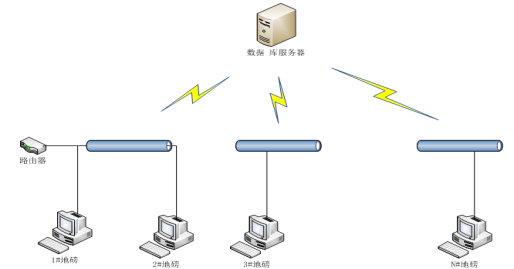

    C/S版(客户端/服务器)管理软件系统采用C/S版管理软件,使数据在磅秤间共享,才能够实现以下功能:

    • 可以实现联网操作,从一个磅进厂,从任意一个磅出厂;
    • 软件扩展性好,方便增加联网磅数,适应以后企业发展;
    第三,方便领导查询,为领导提供实时的查询、管理等功能;
    • 用户权限功能
    采用多用户级别操作权限设计,由系统管理员分配其他用户的用户级别和操作权限,系统管理员由企业指定,可以查看和管理所有数据,同时创建分配各用户的操作权限并设置密码。其他用户分别管理如参数设置、称重操作、数据维护、数据查询、统计报表等功能模块。
    • 使用RFID电子标签真正实现无人值守功能
    给客户发放IC卡,一户一卡,通过读写IC卡实现客户信息自动录入存储。对于进厂的车辆,由中控室统一发放IC卡(或电子标签),车辆过磅时,通过读写IC卡(或电子标签)自动录入物资信息(物资名称、种类、规格等)即可实现称重。
    • 称重点交通管理的实现
    称重点交通控制采用I/O板卡用电脑输出进行控制,本系统控制的外围交通设备包括光电对射开关、道闸、红绿交通灯。按照称重的流程,软件正确的对称重交通的信号进行控制。
    • 视频监控
    在系统中,可以集成视频监控功能。在地磅的前后分别安装一台摄像机,能够对进出的车辆进行监控,主要目的是能够监控车辆的车牌。另外在地磅的上方还需要安装一个摄像机,对进出车辆的装载情况进行监控,主要用于观察称重车辆车箱的装货情况。
    以上监控内容,领导可以通过网络随时进行监看。同时可以存储在硬盘录像机中,在需要的时候,再找回来进行查看。
    • 集成红外监控
    在地磅的四个边角处分别安装红外探测仪,能够检测车辆的轮胎是否超出地磅的边界,当超出边界时能够及时报警。该功能应与称重软件实现联动,一旦红外被遮挡,就暂停称重。
    • 集成电动道闸:
    在磅秤的进磅口处设有电动栏杆(也可两端都安装),以及车道控制器等设备。以实现有次序的过车称重。
    • 集成语音系统:在磅房处设有音响,司机可以通过语音系统和后端监控人员进行对话。
    • 磅单自动打印:系统集成POS打印机,称重完成磅单自动打印,司机即时撕取磅单。
    • 数据接口:本软件数据库对外提供多种接口,Web Service、XML文件、制作SQL接口表和网络Socket。可以方便ERP、MES系统接收数据。同时,在硬件设备允许的情况下,也提供MODBUS和4~20mA 信号的接口,以方便DCS系统接收地磅数据。

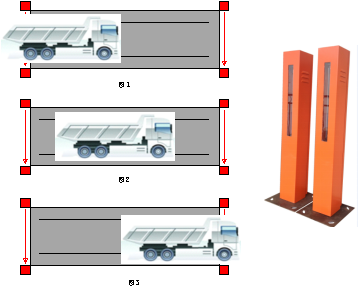

    光电感应检测子系统

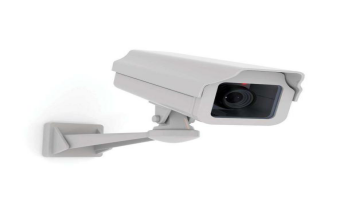

    防水摄像机

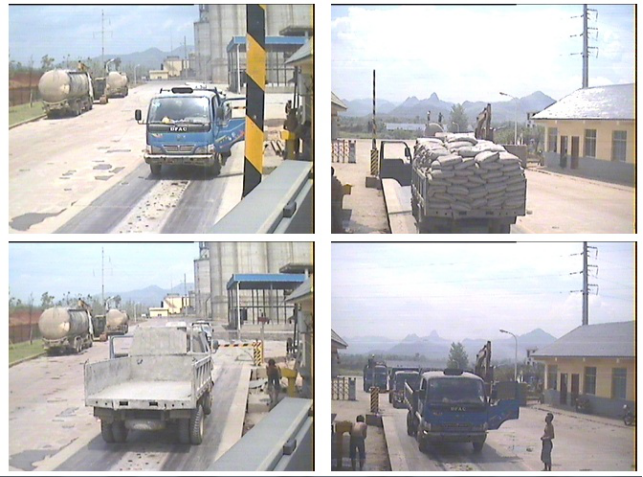

    图像抓拍、存储部分
    标准道闸
    交通灯(车辆指示)

    LED情报板



    语音子系统
